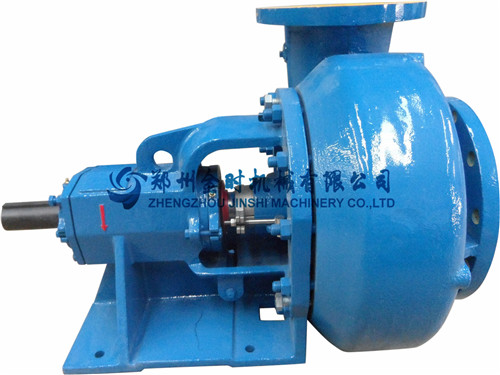

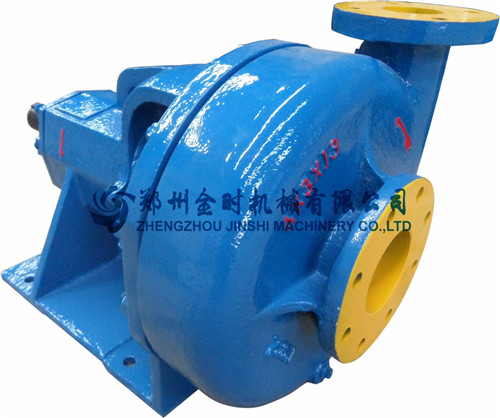

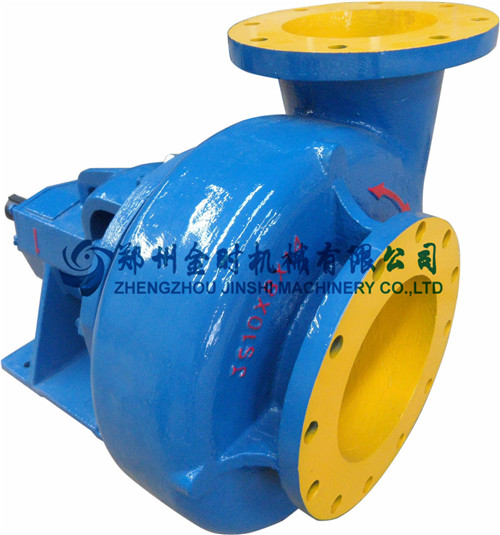

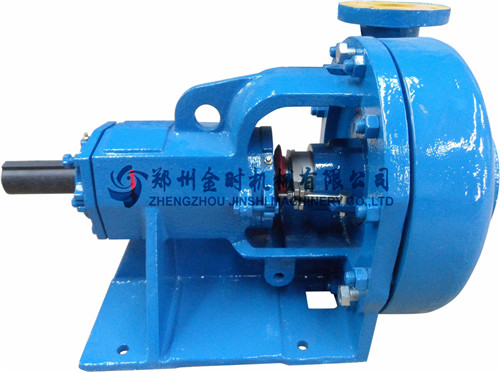

JDSB系列砂泵能與美國mission sandmaster泵完全互換

時間:2019-05-27




一、用途及適用范圍

JDSB系列離心式砂泵不但具有JSB系列離心泵的優點,而且設計更緊湊,適應性更強,可以由液壓馬達來驅動。所以還可以用在油田的壓列車、混砂車上。除了設計形狀和軸外,其它零部件都是和JDSB系列離心泵通用的。它的外形尺寸和軸都比普通泵短4英寸,當裝備空間有限的時候,JDSB離心泵就是最佳的選擇。

現有JDSB3×2×13JDSB4×3×13JDSB5×4×14JDSB6×5×11JDSB6×5×14JDSB8×6×11JDSB8×6×14JDSB10×8×148種型號可選。

二、結構特點

該系列離心式砂泵的特點是:

1、與美國MISSION泵互換,所有的配件均可與美國MISSION互換,制造標準也是按MISSION泵制造的,因此,在國際市場具有廣闊的銷售市場;

2、系列砂泵共有8種泵,適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用,備件及維修方便、節約成本;

3、開式葉輪,適于輸送高粘度的鉆井液;

4、采用機械密封和盤根密封組合密封,密封效果好,使用壽命長;

5、主要零部件(泵殼、葉輪、機械密封盒)均為耐磨球鐵QT600-3,樹脂砂精密鑄造,使用壽命長、外型美觀。

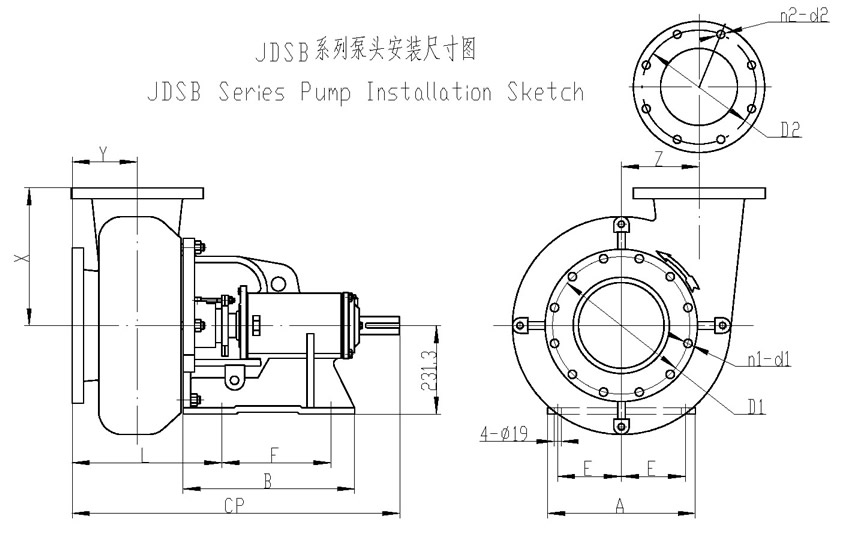

         三、砂泵液力端(泵頭)外形尺寸


泵型號

主要安裝尺寸

D1

n1-d1

D2

n2-d2

A

B

E

F

L

X

Y

Z

CP

JDSB10×8×14

350

361.6

12-23

12-25

295

298

8-22

8-22.2

387

449

166.7

285.75

391.5

360.36

169.86

203.2

856.8

JDSB8×6×14

295

298

8-22

8-22.2

240

241.3

8-22

8-22.2

387

449

166.7

285.75

380.1

355.6

158.75

212.73

845.5

JDSB8×6×11

295

298

8-22

8-22.2

240

241.3

8-22

8-22.2

387

449

166.7

285.75

380.1

355.6

158.75

212.73

845.5

JDSB6×5×14

240

241.3

8-22

8-22.2

210

215.9

8-22

8-22.2

387

449

166.7

285.75

348.65

279.4

146.05

152.45

814

JDSB6×5×11

240

241.3

8-22

8-22.2

210

215.9

8-22

8-22.2

387

449

166.7

285.75

347.15

279.4

146.05

152.45

812.5

JDSB5×4×14

210

215.9

8-22

8-22.2

180

190.5

8-19

8-19

387

449

166.7

285.75

316.1

279.4

129.64

155.56

781.5

JDSB4×3×13

180

190.5

8-19

8-19

160

152.4

4-19

4-19

387

449

166.7

285.75

281.1

260.35

107.95

171.45

746.5

JDSB3×2×13

160

152.4

4-19

4-19

125

120

4-19

4-19

387

449

166.7

285.75

263.35

260.35

95.25

177.8

728.7
